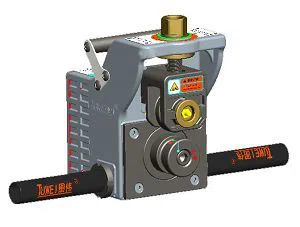

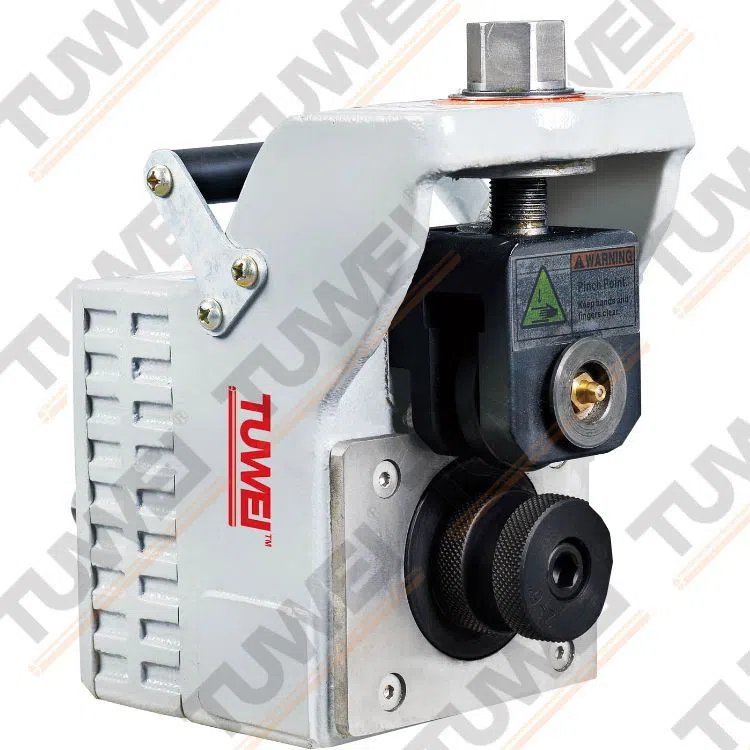

RANURADORA DE RODILLOS COMBO (TWG-11A)
Combo Roll Groover TWG-11A está diseñado para ranurar manualmente tubos de 3/4' a 8'.Puede operarse manualmente para aplicaciones de ranurado en el aire o usarse con el motor 1T50 de TUWEI como otras máquinas ranuradoras por laminación eléctricas de TUWEI, para el lugar de trabajo y el taller.
CARACTERÍSTICAS DEL PRODUCTO
● El diseño liviano y compacto permite la operación por una sola persona.
● La llave de trinquete facilita el ranurado.
● Fácil de operar para trabajos de mantenimiento de techos en el lugar.
● Trabaja incluso cuando no hay energía disponible.
● Se adapta a TUWEI Power Drive 1T50 y RIDGID 300 Power Drive.
● Cambio rápido y sencillo entre uso manual y uso motorizado.
ESPECIFICACIONES DEL PRODUCTO
● Número de modelo: TWG-11A
● Capacidad.:
Tubería de acero de 3/4'-8' (Φ27- Φ219) Schedule 20, Schedule 40 con un espesor de pared máximo de 7,11 mm.
Tubería de acero inoxidable cédula 20S, cédula 40S de 3/4'-8' (Φ27- Φ219) con un espesor de pared máximo de 7,11 mm.
● Dimensión.: 23cmx13cmx22cm
● Dimensiones del embalaje: 40 cm x 34 cm x 30 cm
● Peso.: 10,5 kg Neto / 17 kg Bruto

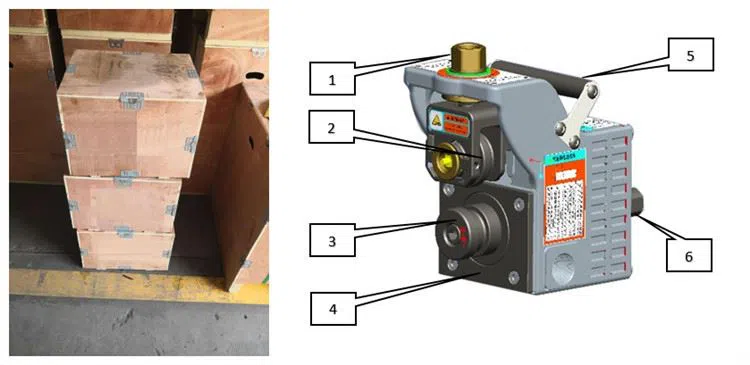

ACCESORIOS PRINCIPALES
No. | Descripción | Cantidad |
1 | Tuerca de alimentación | Uno 1) |
2 | Rodillo de arrastre Φ27- Φ48 | Uno 1) |
Rodillo de arrastre Φ60- Φ168 | Uno 1) | |
Rodillo de presión Φ219 | Uno 1) | |
3 | Rueda moleteada Φ27- Φ33 | Uno 1) |
Rueda moleteada Φ42- Φ48 | Uno 1) | |
Rueda moleteada Φ60- Φ168 | Uno 1) | |
Rueda moleteada Φ219 | Uno 1) | |
4 | Bloque de referencia | Uno 1) |
5 | Asa de elevación | Uno 1) |
6 | Eje principal | Uno 1) |
1. Especificación de ranura por laminación estándar
Dimensiones-milímetros | |||
Diámetro exterior de la tubería | Junta Asiento 'A'±0.76 | Ancho de ranura 'B'±0,76 | Profundidad de ranura 'D' |
26.7 | 15.88 | 7.14 | 1.42 |
33,4-48,3 | 15.88 | 7.14 | 1.6 |
60.3 | 15.88 | 8.74 | 1.6 |
73-88.9 | 15.88 | 8.74 | 1.98 |
101.6-139.7 | 15.88 | 8.74 | 2.11 |
141.3 | 15.88 | 8.74 | 2.13 |
152.4-168 | 15.88 | 8.74 | 2.16 |
203.2-219 | 19.05 | 11.91 | 2.34 |
Definición relacionada
Dimensión 'A': la dimensión 'A', o la distancia desde el extremo del tubo hasta la ranura, identifica el área de asiento de la junta.Esta área debe estar libre de muescas, proyecciones (incluidas las costuras de soldadura) y marcas de rodillos desde el extremo de la tubería hasta la ranura para asegurar un sello hermético.Se deben eliminar todos los materiales extraños, como pintura suelta, escamas, aceite, grasa, virutas, óxido y suciedad.
Dimensión 'B': la dimensión 'B', o ancho de la ranura, controla la expansión, la contracción y la desviación angular de los acoplamientos flexibles según la distancia a la que se encuentra de la tubería y su ancho en relación con las carcasas del acoplamiento. ancho de 'clave'.La parte inferior de la ranura debe estar libre de todo material extraño, como suciedad, virutas, óxido y escamas que puedan interferir con el ensamblaje adecuado del acoplamiento.
Dimensión 'D': la dimensión 'D' es la profundidad normal de la ranura y es una referencia para una 'ranura de prueba' únicamente.Las variaciones en el diámetro exterior de la tubería afectan esta dimensión y deben modificarse, si es necesario, para mantener la dimensión 'C' dentro de la tolerancia.El diámetro de la ranura debe ajustarse a la dimensión 'C' descrita anteriormente.
2. Aplicación impulsada por energía
Paso 1: instale la manija (biela) en ambos lados y fíjelos con una tuerca pequeña encontrada. |  |

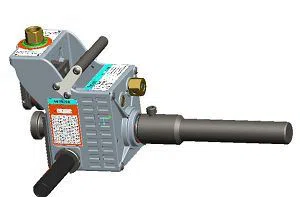

Paso 2: inserte el tubo de conexión en el eje principal y fíjelo con un tornillo. |  |

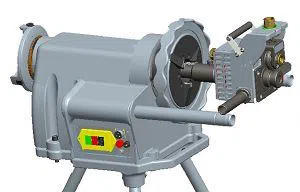

Paso 3: Monte el TWG-11A en la unidad de potencia TUWEI 1T50 o la unidad de potencia RIDGID 300, fíjela con el mandril delantero. |  |
