MÁQUINA RANURADORA POR LAMINACIÓN DE 1'-6' (TWG-VA-R)

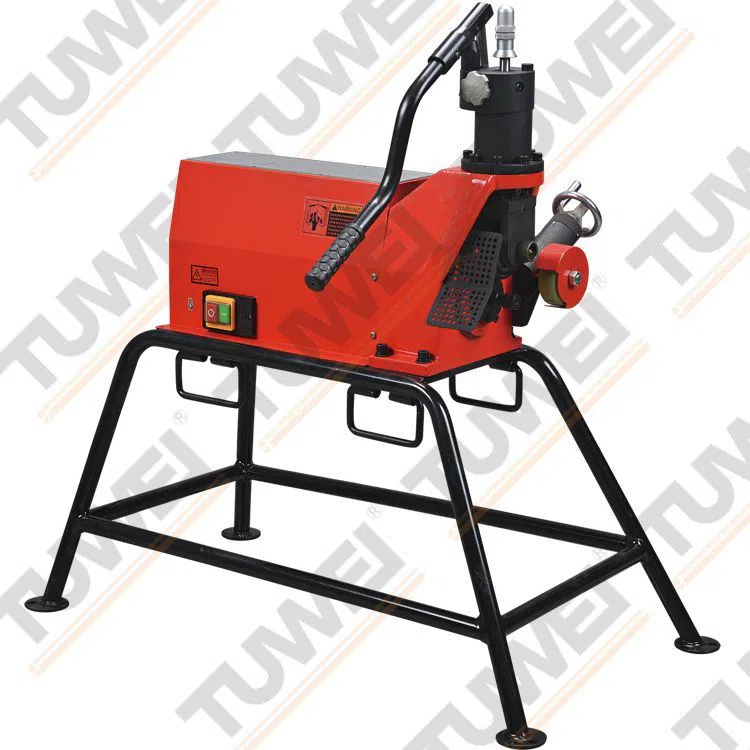

TWG-VA-R es una máquina ranuradora por laminación para tubos pequeños de 1 pulgada a 6 pulgadas, es una máquina pequeña y liviana con un diseño de carro simple, que es conveniente y fácil de mover por los trabajadores.

FUNCIONAMIENTO Y AJUSTE.

1. Antes del primer ranurado

Pruebe la máquina siempre antes del primer ranurado para comprobar que todo parece normal.Al realizar el mantenimiento, ajustar la profundidad de la ranura o cambiar los rodillos de presión o los ejes moleteados, la máquina siempre debe estar apagada.

2. Preparando la tubería

Los tubos son de corte cuadrado.Después de cortar, es importante asegurarse de que el extremo de la tubería esté libre de rebabas, suciedad y aceite.Controle especialmente el área desde el extremo del tubo hasta el extremo de la ranura.El chaflán no debe superar los 1,5 mm.Con tuberías galvanizadas por inmersión en caliente y recubiertas de polvo, asegúrese de que no se produzcan descamaciones en la superficie de asiento de la junta.Si es así, toda la superficie se lija y luego se trata con pintura antioxidante para tuberías con recubrimiento de polvo y pintura de zinc para tuberías galvanizadas.Tenga en cuenta que las tuberías con recubrimiento de polvo tienen un revestimiento de plástico que puede agrietarse cuando se realiza el mecanizado.Recomendamos lijar primero la superficie, luego ranurarla y tratarla con pintura antioxidante.

3. Colocación de la tubería

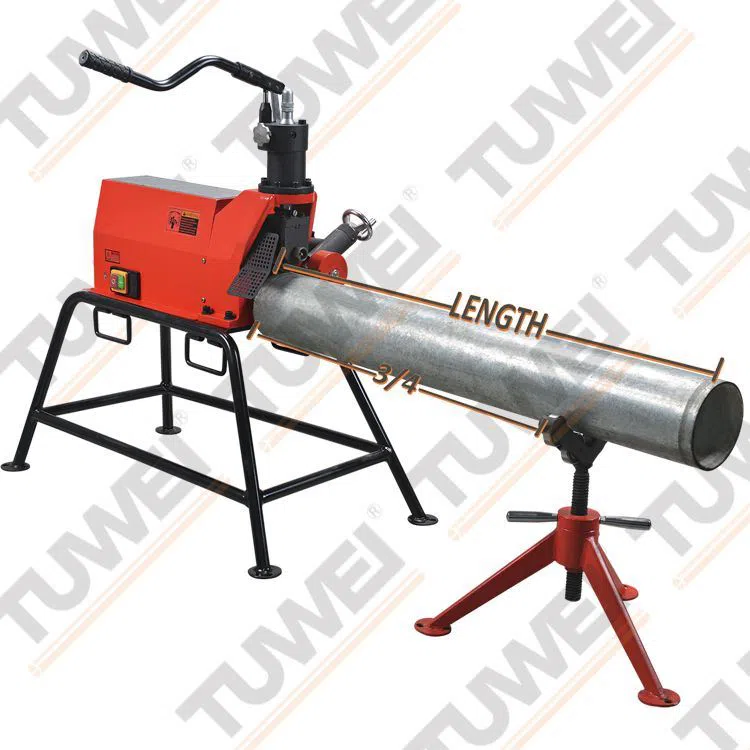

Coloque el extremo del tubo en el eje moleteado de la máquina y el otro extremo en el soporte del tubo.Soporte de la tubería

debe colocarse en ¾ de la longitud total de la tubería desde la ranuradora.Oriente el soporte para la tubería de modo que la tubería quede alineada hacia la máquina.Gire la manija de ajuste de altura en el soporte de la tubería para que la tubería esté nivelada horizontalmente o tenga una pendiente de 1 a 2 grados hacia el soporte de la tubería.

4. Ajuste de la profundidad de la ranura

El ranurado de prueba siempre debe realizarse después de establecer la profundidad de la ranura y después de cambiar el tamaño de la tubería.Apriete la válvula de alivio, agite la manija de la bomba de aceite, haga que el rodillo superior baje y toque la superficie de la tubería.Entonces detente.Gire la tuerca limitadora hacia abajo, déjela en contacto con la superficie de la bomba de aceite, verifique la profundidad de la ranura en el formulario, si la tubería es de 3 pulgadas, la profundidad de la ranura es de 1,98 mm, comenzando desde la línea roja, gire la tuerca limitadora 1,98 mm hacia arriba, luego gire la tuerca de fijación hacia abajo la unidad toca la tuerca limitadora, fíjela.(una rotación de la tuerca de límite equivale a 2,5 mm)

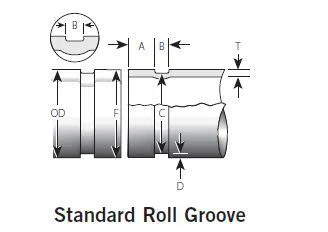

5. Estándar de ranurado y ranurado

Dimensión 'A': la dimensión 'A', o la distancia desde el extremo del tubo hasta la ranura, identifica el área de asiento de la junta.Esta área debe estar libre de muescas, proyecciones (incluidas las costuras de soldadura) y marcas de rodillos desde el extremo de la tubería hasta la ranura para asegurar un sello hermético.Se deben eliminar todos los materiales extraños, como pintura suelta, escamas, aceite, grasa, virutas, óxido y suciedad.

Dimensión 'B': la dimensión 'B', o el ancho de la ranura, controla la expansión, la contracción y la deflexión angular de los acoples flexibles según la distancia a la que se encuentra de la tubería y su ancho en relación con las carcasas del acople. ancho de 'clave'.La parte inferior de la ranura debe estar libre de todo material extraño, como suciedad, virutas, óxido y escamas que puedan interferir con el ensamblaje adecuado del acoplamiento.

Dimensión 'C': la dimensión 'C' es el diámetro promedio en la base de la ranura.Esta dimensión debe estar dentro de la tolerancia del diámetro y ser concéntrica con el DE para un ajuste adecuado del acoplamiento.La ranura debe tener una profundidad uniforme en toda la circunferencia de la tubería.

Dimensión 'D': la dimensión 'D' es la profundidad normal de la ranura y es una referencia para una 'ranura de prueba' únicamente.Las variaciones en el diámetro exterior de la tubería afectan esta dimensión y deben modificarse, si es necesario, para mantener la dimensión 'C' dentro de la tolerancia.El diámetro de la ranura debe ajustarse a la dimensión 'C' descrita anteriormente.

Dimensión 'F': el diámetro máximo permitido del ensanchamiento del extremo de la tubería se mide en el diámetro extremo del extremo de la tubería.

Después de diez años de desarrollo, Tuwei tiene máquinas ranuradoras por laminación en serie.De todos modos, Tuwei se comprometerá a desarrollar mejores máquinas para satisfacer diferentes necesidades en el futuro.
